general_tim.h File Reference

Заголовочный файл для модуля инициализации таймеров и работы с ними. More...

#include "mylibs_defs.h"
#include "general_gpio.h"

Include dependency graph for general_tim.h:

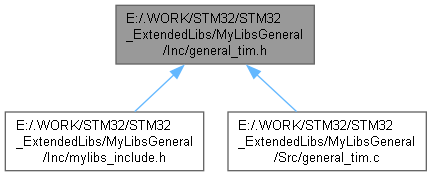

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Classes
struct	TIM_SettingsTypeDef
	Структура инициализации таймера More...
struct	TIM_EncoderTypeDef
	Структура инициализации енкодера More...

Macros
#define	HAL_TIM_MODULE_ENABLED
#define	USE_TIM1
	Включить TIM1 в TIM_Base_MspInit.
#define	USE_TIM2
	Включить TIM2 в TIM_Base_MspInit.
#define	USE_TIM3
	Включить TIM3 в TIM_Base_MspInit.
#define	USE_TIM4
	Включить TIM4 в TIM_Base_MspInit.
#define	USE_TIM5
	Включить TIM5 в TIM_Base_MspInit.
#define	USE_TIM6
	Включить TIM6 в TIM_Base_MspInit.
#define	USE_TIM7
	Включить TIM7 в TIM_Base_MspInit.
#define	USE_TIM8
	Включить TIM8 в TIM_Base_MspInit.
#define	USE_TIM9
	Включить TIM9 в TIM_Base_MspInit.
#define	USE_TIM10
	Включить TIM10 в TIM_Base_MspInit.
#define	USE_TIM11
	Включить TIM11 в TIM_Base_MspInit.
#define	USE_TIM12
	Включить TIM12 в TIM_Base_MspInit.
#define	USE_TIM13
	Включить TIM13 в TIM_Base_MspInit.
#define	USE_TIM14
	Включить TIM14 в TIM_Base_MspInit.
#define	TIM_IT_CONF_Pos   0
#define	TIM_IT_CONF   (1<<(TIM_IT_CONF_Pos))

Enumerations
enum	TIM_ITModeTypeDef { TIM_DEFAULT = 0 , TIM_IT_MODE = (1<<( 0 )) }
	Режим прерываний таймера More...
enum	TIM_MHzTickBaseTypeDef {   TIM_Base_Disable = 0 , TIM_TickBase_1US = 1 , TIM_TickBase_10US = 10 , TIM_TickBase_100US = 100 ,   TIM_TickBase_1MS = 1000 , TIM_TickBase_10MS = 10000 , TIM_TickBase_100MS = 100000 }
	Длительность тика таймера (частота тактирования таймера) More...

Functions
HAL_StatusTypeDef	TIM_Base_Init (TIM_SettingsTypeDef *stim)
	Инициализация таймера.
void	TIM_Base_MspInit (TIM_HandleTypeDef *htim, TIM_ITModeTypeDef it_mode)
	Инициализация CLK и NVIC таймеров.
void	TIM_Base_MspDeInit (TIM_HandleTypeDef *htim)
	Деинициализация CLK и NVIC таймеров.
HAL_StatusTypeDef	TIM_Delay_Start (TIM_HandleTypeDef *htim)
	Начать отсчет неблокирующей задержки.
HAL_StatusTypeDef	TIM_Delay (TIM_HandleTypeDef *htim, uint16_t delay)
	Задержка в тиках таймера (блокирующая).
HAL_StatusTypeDef	TIM_Delay_NonBlocking (TIM_HandleTypeDef *htim, uint16_t delay)
	Задержка в тиках таймера (неблокирующая).
HAL_StatusTypeDef	TIM_Output_PWM_Init (TIM_HandleTypeDef *htim, TIM_OC_InitTypeDef *sConfigOC, uint32_t TIM_CHANNEL, GPIO_TypeDef *GPIOx, uint32_t PWM_PIN)
	Инициализация выхода ШИМ таймера.
HAL_StatusTypeDef	TIM_OC_Comparator_Init (TIM_HandleTypeDef *htim, uint32_t TIM_CHANNEL)
	Инициализация OC компаратора таймера.
HAL_StatusTypeDef	TIM_Encoder_Init (TIM_EncoderTypeDef *henc1, TIM_HandleTypeDef *htim)
	Инициализация режима энкодер у таймера.
HAL_StatusTypeDef	TIM_Encoder_Read (TIM_EncoderTypeDef *henc)
	Считать энкодер.
int	TIM_Encoder_ReadSwitch (TIM_EncoderTypeDef *henc)
	Считать кнопку энкодера.

Detailed Description

Заголовочный файл для модуля инициализации таймеров и работы с ними.

Definition in file general_tim.h.

Macro Definition Documentation

TIM_IT_CONF_Pos

#define TIM_IT_CONF_Pos   0

Definition at line 57 of file general_tim.h.

TIM_IT_CONF

#define TIM_IT_CONF   (1<<(TIM_IT_CONF_Pos))

Definition at line 64 of file general_tim.h.
